열팽창과 액추에이터

열팽창이란 물체의 온도 변화에 따라 그 길이, 부피가 변화하는 현상을 말한다. 그중 길이의 변화를 수치화한 것이 선형 열팽창 계수인데, 이는 온도 변화에 따른 길이 변화율을 온도 변화량으로 나눈 값이다. 여기에서 길이 변화율은 길이의 변화량을 처음 길이로 나누어 ⓐ얻는 값이며, 변화량이란 나중 값에서 처음 값을 뺀 것이다. 대부분의 물질은 선형 열팽창 계수가 양수이며 물질마다 그 값이 다르다. 합금인 인바(invar)와 순수한 금속인 알루미늄은 선형 열팽창 계수가 양수인 물질이며 인바는 알루미늄에 비해 매우 작은 선형 열팽창 계수를 갖는다.

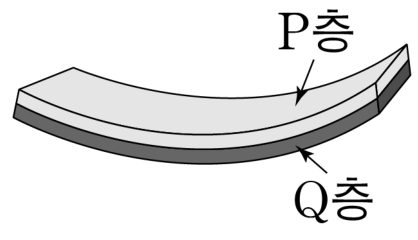

선형 열팽창 계수가 다른, 두 종류의 물질 P와 Q를 서로 같은 두께의 두 층으로 접합하여 평평한 띠를 만든다고 하자. 이때 Q가 P보다 선형 열팽창 계수가 크다면 온도를 올렸을 때 Q층은 P층보다 더 팽창하려고 한다. 그러나 두 층이 접합되어 있어 독립적인 팽창이 억제되므로, <그림>과 같이 띠가 P층 쪽으로 원의 호 형태로 휘면서 팽창한 후 그 상태를 유지한다. 이후 다시 처음의 온도로 내리면 띠는 원래 모양으로 ⓑ돌아온다.

물체의 휨의 정도는 곡률로 수치화할 수 있는데, 띠 또한 휨의 정도를 곡률로 나타낸다. 띠의 길이에 비해 두께가 매우 얇고 폭이 좁아 띠를 하나의 곡선이라고 간주하면, 띠를 원의 호로 생각할 수 있다. 이때 이 원의 호를 포함하는 원의 반지름을 휘어진 띠의 곡률 반지름이라 하는데, 곡률은 이 곡률 반지름의 역수이다. 즉, 곡률 반지름이 작을수록 더 심하게 휘어진 것이다. 다른 조건이 동일하다면, 두 물질의 선형 열팽창 계수 차이가 크거나 온도 변화가 클수록 띠가 더 휘어진다. 온도 변화량이 같아도 띠를 이루는 물질에 따라 띠가 휘는 정도는 달라지며, 이를 나타내는 것이 휨 민감도이다. 휨 민감도가 더 크다는 것은 같은 온도 변화량에서 띠가 더 심하게 휨을 의미한다.

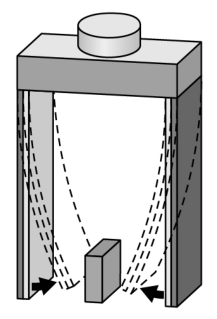

띠의 한쪽 끝을 고정하고 열을 가하면 띠가 휘면서 반대쪽 끝이 움직이는 액추에이터가 된다. 액추에이터란 열에너지 등을 기계적 동작으로 변환하는 장치로, 액추에이터의 설계에는 최대 이동 거리, 띠가 외부에 가할 수 있는 힘, 반응 완료 시간 등이 고려된다.

띠가 휠수록 고정되지 않은 끝의 이동 거리는 커진다. 최대 이동 거리는 휨을 방해하는 외부의 힘이 없다고 가정할 때, 주어진 온도 변화량에서 띠의 끝이 최대로 이동할 수 있는 거리이다. 이 값은 띠의 길이에 따라 달라진다. 띠가 휘면서 띠의 끝이 외부에 힘을 가할 수 있는데, 이 힘은 띠의 끝이 최대 이동 거리에 도달하여 휨이 완료되었을 때 소멸된다. 따라서 띠가 외부에 가할 수 있는 힘이 소멸되는 시점은 최대 이동 거리에 도달했을 때이고, 이는 띠가 휘는 과정에서 최대의 곡률에 도달했을 때와 같다. 반응 완료 시간 또한 고려해야 하는데, 반응 완료 시간은 온도를 올리기 시작한 시점부터 띠의 끝이 최대 이동 거리에 도달하기까지의 시간이고, 띠의 두께가 얇을수록 짧다.
